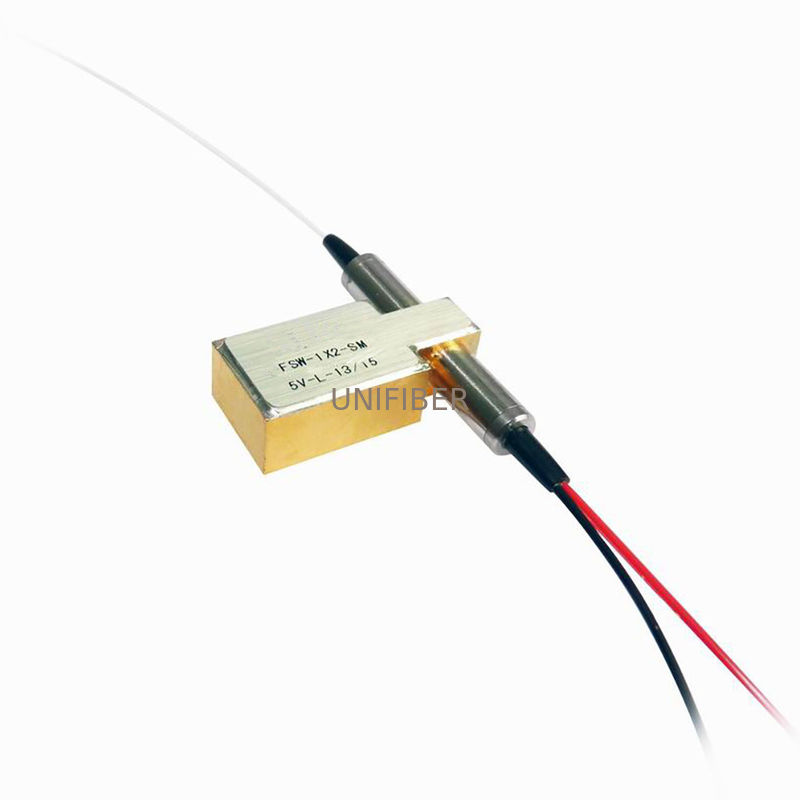

Commutatore meccanico ottico della fibra di OADM 5V 1310/1550nm 1x2

OADM 5V 1310/1550nm 1x2 Fiber Optical Mechanical Switch
OADM 5V 1310/1550nm 1x2 Fiber Optical Mechanical Switch OADM 5V 1310/1550nm 1x2 Fiber Optical Mechanical Switch OADM 5V 1310/1550nm 1x2 Fiber Optical Mechanical Switch

Grande immagine :  Commutatore meccanico ottico della fibra di OADM 5V 1310/1550nm 1x2

Dettagli:
Luogo di origine: La CINA
Marca: UNIFIBER-OEM
Certificazione: ROHS
Numero di modello: 1x2
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: Negotiable

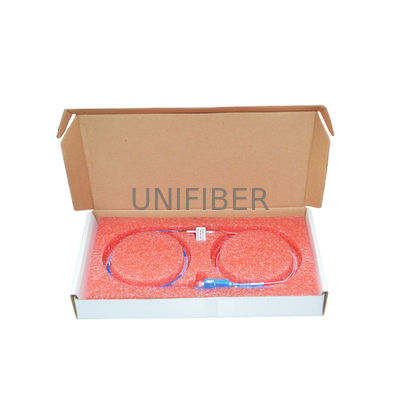

Imballaggi particolari: singolo pacchetto
Tempi di consegna: 3~5 business day
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 500PCS/DAY
Contatto
Descrizione di prodotto dettagliata
Tensione: 3V 5V Modello di controllo: Chiusura o Non chiudere
Tipo della fibra: MP o millimetro Diametro della fibra: 250um 900um o 2.0/3.0mm
Lunghezza d'onda: 850nm 1310nm 1490nm 1550nm ..... Connettore: ST DELLO SC LC DI FC…
Evidenziare:

Commutatore meccanico di OADM

,

commutatore ottico meccanico 1x2

commutatore meccanico ottico della fibra 1x2, 5V, Non chiudente controllo, 1310/1550nm, per OADM o il monitoraggio di sistema

supporto meccanico del commutatore ottico 1x2 tutta la lunghezza d'onda a 1260nm~1650nm, offre l'affidabilità ultraelevata, la perdita di inserzione bassa, la velocità di commutazione veloce come pure la prestazione bidirezionale. I commutatori ottici sono ampiamente usati per la rete, la protezione, la protezione del ricevitore e del trasmettitore, sistema di prova della rete e strumentazioni ottici.



Caratteristiche

Perdita di inserzione bassa del ♦

Ampia lunghezza d'onda del ♦

Diafonia bassa del ♦

Alta stabilità del ♦, alta affidabilità

♦ senza a resina epossidica sul percorso ottico

♦ che chiude e che chiude



Applicazioni

Blocchetto di Manica del ♦

Il ♦ configurabile aggiunge/goccia

Monitoraggio di sistema del ♦

Strumentazione del ♦



Paremeter tecnico

Parametri   FSW-1×2
Lunghezza d'onda nanometro 850±40/1300±40 1260~1650
Lunghezza d'onda di funzionamento nanometro 850/1300 1310/1490/1550/1625/1650
Perdita di inserzione dB Tipo: 0,8 massimo: 1,2 Tipo: 0,5 massimo: 1,0
Attenuazione di riflessione dB MM≥30 SM≥50
Diafonia dB MM≥35 SM≥55
PDL dB ≤0.05
WDL dB ≤0.25
TDL dB ≤0.25
Ripetibilità dB ≤±0.02
Alimentazione elettrica V 3,0 o 5,0
Vita Tempo ≥107
Commuti il tempo spettrografia di massa ≤8
Potere della trasmissione Mw ≤500
Temperatura di funzionamento ℃ -20~+80
Temperatura di stoccaggio ℃ -40~+85
Peso g 16
Dimensione millimetro (L) 27× (W) 12.0× (H) 8,2













































Nota: 1. la personalizzazione è disponibile.

2. Specificato senza connettore ed aggiunga una perdita supplementare 0.2dB per connettore.



Perni

Modello di controllo Percorso ottico Azionamento elettrico Sensore di stato
1×2   1 5 6 10 2-3 3-4 7-8 8-9
Chiusura P1-P2 -- -- Terra V+ Fine Aperto Aperto Fine
P1-P3 V+ Terra -- -- Aperto Fine Fine Aperto
Non chiusura P1-P2 -- -- -- -- Fine Aperto Aperto Fine
P1-P3 V+ -- -- Terra Aperto Fine Fine Aperto



Itinerario ottico



Stato uno Stato due



Commutatore meccanico ottico della fibra di OADM 5V 1310/1550nm 1x2 0




Commutatore meccanico ottico della fibra di OADM 5V 1310/1550nm 1x2 1






Elettrico

Specifiche Tensione Corrente Resistenza
chiudere 5V 4.5~5.5 ≥50mA 125Ω
Non chiudere 5V 4.5~5.5 ≥40mA 175Ω
chiudere 3V 2.7~3.3 ≥70mA 50Ω
Non chiudere 3V 2.7~3.3 ≥50mA 70Ω



Informazioni di ordinazione

Modo Lunghezza d'onda Tipo di tensione Modello di controllo Tipo della fibra Diametro della fibra Lunghezza della fibra Connettore

S=SM

M=MM

85=850nm

13=1310nm

15=1550nm

13/15=1310/1550nm

X=Others

3=3V

5=5V

L=Latching

Chiusura di N=Non-

5=50/125

6=62.5/125

9=9/125

X=Others

25=250um

90=900um

20=2.0mm

30=3.0mm

X=Others

1=1m

2=1.5m

X=Others

00=None

FP=FC/PC

FA=FC/APC

SP=SC/PC

SA=SC/APC

STP=ST/PC

STA=ST/APC

LP=LC/PC

LA=LP/APC

X=Others

Commutatore meccanico ottico della fibra di OADM 5V 1310/1550nm 1x2 2Commutatore meccanico ottico della fibra di OADM 5V 1310/1550nm 1x2 3
