Dettagli:
Termini di pagamento e spedizione:
|
| Prodotto: | Attenuatori ottici variabili PM MEMS (VOA) | Determinare tensione: | 6.5V |
|---|---|---|---|
| Lunghezza d'onda: | 1310 nm o 1550 nm | Tipo della fibra: | PM 1550 o PM 1310 |
| Tipo di attenuazione: | Luminoso o scuro | Trattamento di potere: | 500mw |
| Gamma di attenuazione: | ≥30dB | Consumo di energia: | ≤ 2 MW |
Polarizzazione mantenendo 1310/1550nm MEMS Attenuatori ottici variabili (VOA)
Applicazione
Commutazione del canale di accensione/spena
Controllo dell'inclinazione di guadagno nell'EDFAS
Protezione del ricevitore
Controllo e equalizzazione della potenza in sistema multicanale
Caratteristiche
Basso consumo energetico
Insensibile allo shock e alle vibrazioni
Basse perdite di inserimento e basse PDL
Progettazione a basso WDL e compatta
Alta affidabilità e stabilità
Descrizione dell'attenuatore ottico variabile PM MEMS a modalità singola da 1310 nm a 1550 nm
MEMS VOA (Micro Electro-Mechanical Systems Variable Optical Attenuator) è un componente micro-ottico progettato per reti ottiche dinamiche di nuova generazione.Si basa sul circuito integrato fotonico (PIC) e sulla tecnologia MEMS elettrostaticaLa tecnologia MEMS dello specchio riflettente consente la creazione di prodotti con alti livelli di attenuazione e possono essere configurati come dispositivi luminosi o scuri.In combinazione con le avanzate capacità di imballaggio e produzione, questo si traduce in una nuova categoria di componenti MEMS progettati per superare le specifiche per prestazioni, compattezza, fabbricabilità e affidabilità.tensione di azionamento, tipo di fibra, lunghezza della fibra e connettori possono essere personalizzati.
Specificità
| Parametro | Specificità | Unità | Nota |
| Intervallo di lunghezza d'onda | 1550+/-30 | nm | |
| Tipo di attenuazione | Brillante. | - | |
| Intervallo di attenuazione | ≥ 30 | dB | |
| Perdita di inserimento | ≤ 0.7 | dB | |
| Risoluzione di attenuazione | Continuo | - | |
| Rapporto di estinzione | ≥ 20 | dB | |
| Perdita di rendimento | ≥ 45 | dB | |
| Tempo di risposta | ≤ 2 | ms | 10 - 90% di potenza ottica |
| Distribuzione ottica della potenza | ≤ 5 | W | |
| Voltaggio di guida | 6.5 | V. | Max 7,0V |
| Tipo di fibra | PM 1550 | ||
| Consumo di energia | ≤ 2 | mW | |
| Temperatura di funzionamento | 0 ~ 70 | °C | |
| Temperatura di conservazione | -40~85 | °C |

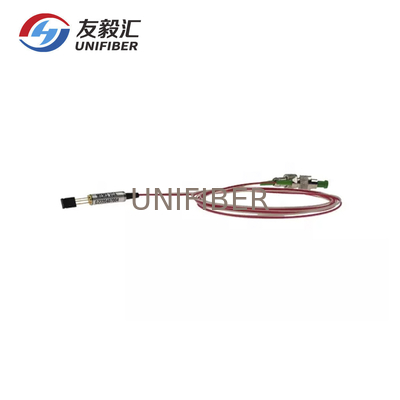

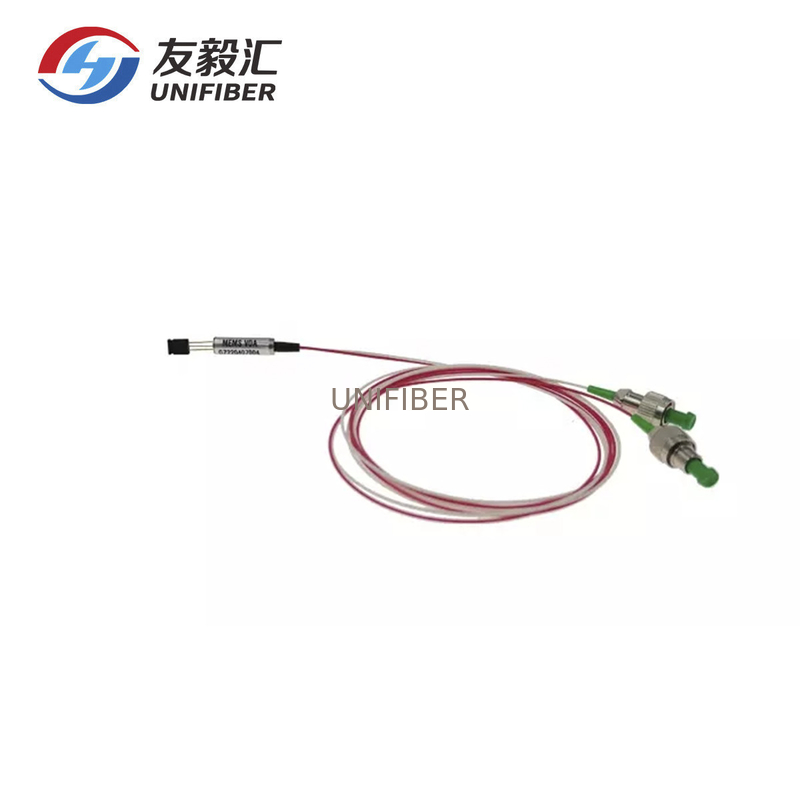

Immagine di1310/1550 nmPolarizzazione MEMS Attenuatori ottici variabili (VOA)
