Dettagli:
Termini di pagamento e spedizione:
|
| Lunghezza d'onda di funzionamento: | 1270nm-1610nm | CH: | 16CH 1310~1470nm |
|---|---|---|---|
| Pacchetto: | Contenitore di ABS | Connettore: | SC/LC |
| Tipo della fibra: | trecce di 3.0mm | Applicazione: | PON network/CATV |
| Evidenziare: | multiplexor a fibra ottica,Multiplexor di passivo di CWDM |
||

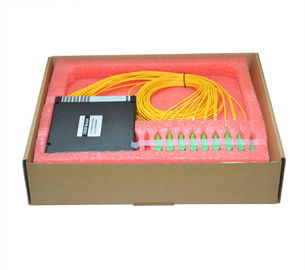

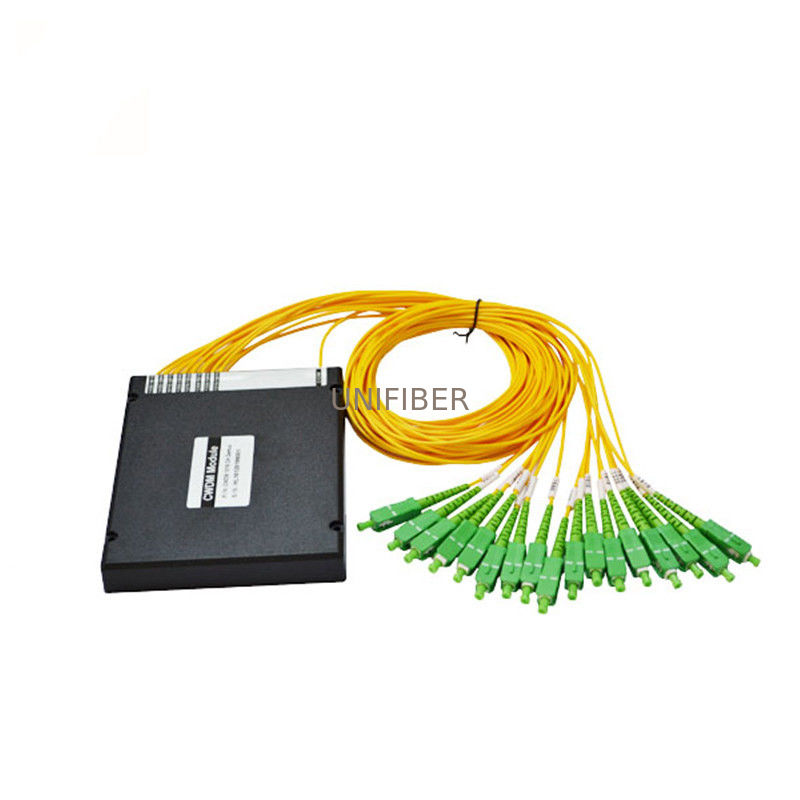

16 modulo grezzo 1310~1470nm, contenitore di ABS, connettore del multiplexor CWDM di divisione di lunghezza d'onda del mux-demux di Manica di 3.0mm SC/APC
Il modulo di CWDM Mux/Demux sopra una singola o fibra duplex del singolo modo è abbastanza comune estendere la vostra larghezza di banda globale. Offre l'alte stabilità ed affidabilità ed ha dimensione del piccolo pacchetto. La sua lunghezza d'onda di funzionamento è dal 1270 nanometro a 1610nm (1261nm-1611nm) che completamente offrono 18 canali con gioco di canale 20nm.
Caratteristiche:
Buona uniformità di Manica--Manica
Perdita di inserzione bassa
Alto isolamento
PDL basso
Alte affidabilità e stabilità
Ampia lunghezza d'onda di funzionamento: 1270nm-1610nm
Ampia temperatura di funzionamento: -20 a +70℃
Progettazione compatta
Applicazioni:
Collegamenti di CATV
Aggiunga/goccia
Sistema di CWDM
Reti di PON
Parametri:
| Parametro | 4 Manica | 8 Manica | 18 Manica | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Lunghezza d'onda di Manica (nanometro) | 1270~1610 | ||||||
| Accuratezza concentrare di lunghezza d'onda (nanometro) | ±0.5 | ||||||
| Gioco di Manica (nanometro) | 20 | ||||||
| Passband di Manica (larghezza di banda di @-0.5dB (nanometro) | >13 | ||||||
| Perdita di inserzione (dB) | ≤1.2 | ≤1.5 | ≤3.0 | ||||
| Uniformità di Manica (dB) | ≤0.5 | ≤1.0 | ≤1.5 | ||||
| Ondulazione di Manica (dB) | 0,3 | ||||||
| Isolamento (dB) | Adiacente | N/A | >30 | N/A | >30 | N/A | >30 |
| Non adiacente | N/A | >40 | N/A | >40 | N/A | >40 | |
| Sensibilità di temperatura di perdita di inerzia (dB/°C) | <0> | ||||||
| Spostamento di temperatura di lunghezza d'onda (nm/°C) | <0> | ||||||
| Perdita dipendente di polarizzazione (dB) | <0> | ||||||
| Dispersione di modo di polarizzazione | <0> | ||||||
| Direzionalità (dB) | >50 | ||||||
| Attenuazione di riflessione (dB) | >45 | ||||||
| Trattamento massimo di potere (Mw) | 500 | ||||||
| Temperatura di Opterating (°C) | -5~+75 | ||||||
| Temperatura di stoccaggio (°C) | -40~85 | ||||||
| Dimensione del pacchetto (millimetro) | L100 x W80 x H10 o L140xW100xH15 | ||||||
Sopra la specificazione sia per il dispositivo senza connettore.
Informazioni di ordinazione
| Configurazione | Numero dei canali | primo Manica | Tipo della fibra | Lunghezza della fibra | Connettore di In/Out |
|
M=Mux D=Demux O=OADM |
Manica 04=4
Manica 08=8 Manica 16=16 Manica 18=18 ...... |
27=1270nm ...... |
fibra 1=Bare 2=900um Tubo sciolto cavo di 3=2mm cavo di 4=3mm |
1=1m 2=2m S=Specify |
0=None ...... |
