Dettagli:
Termini di pagamento e spedizione:
|
| Lunghezza d'onda di operazione: | Griglia del ITU 100GHz | Tipo della fibra: | 250um scoprono il tubo sciolto della fibra 0.9/2.0/3.0mm |
|---|---|---|---|
| Lunghezza della fibra: | 1m o su misura | Connettore di In/Out: | ST DELLO SC LC DI FC |
| Numero dei canali: | 4/8/16/18CH | primo Manica: | C21 C22 C23… C59 C60 C61 |
| Configurazione: | Mux/Demux | pacchetti: | Gli ABS inscatolano, cassetta di LGX, scaffale montato |
| Evidenziare: | multiplexor a fibra ottica,Multiplexor di passivo di CWDM |
||

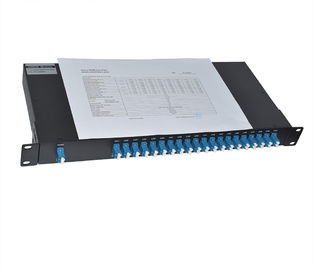

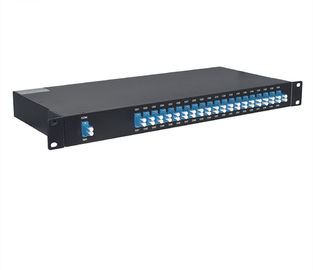

Multiplexor denso doppio su misura di divisione di lunghezza d'onda del supporto di scaffale della fibra FMU 1U di 40CH AAWG DWDM Mux Demux
La guida d'onda allineata atermica che gratta il multiplexor denso (DWDM) di divisione di lunghezza d'onda di (AAWG) basato sulla silice sulla tecnologia del silicio è progettata per le applicazioni di gioco di canale del ITU dove nessuna corrente elettrica è richiesta. Funziona alle lunghezze d'onda dal 1526 nanometro di griglia DWDM del ITU di gioco di canale 50GHz o 100GHz a 1565nm. Il AAWG DWDM può essere usato per sostituire il DWDM a filtro Mux DeMux per i casi dove non c'è nessun potere disponibile. Il basso costo ed il rendimento elevato gli rendono la soluzione ideale per le applicazioni della lunga distanza e della metropolitana DWDM. Gigalight fornisce una serie di AAWG su misura DWDM all'interno del contenitore di metallo o del supporto di scaffale standard per soddisfare le richieste differenti connettore di uscita canali di configurazione (32 - 96, 1310nm/monitoring ports disponibile), di funzionamento del porto lunghezza d'onda, tipo della fibra, lunghezza della fibra, connettore dell'input e
Caratteristiche
Tecnologia gaussiana avanzata di AAWG
Grande numero di canale
Dimensione compatta
Alte stabilità ed affidabilità
Perdita di inserzione bassa, alto margine del sistema di aumento di isolamento
Applicazioni
Reti di DWDM
Rete della lunga distanza e della metropolitana
Telecomunicazione
Parametri
| Lunghezza d'onda | 40 canali C21-C60 | Gioco di Manica | 100GHz (0.8nm) |
| Passband di Manica | ±0.11nm | Perdita di inserzione | ≤ 4.5dB, 3.0dB tipico (con i connettori e gli adattatori) |
| Perdita di inserzione @ 1% lunedì | ≤ 26dB (con i connettori e gli adattatori) | Tecnologia | AAWG (gaussiano) |
| Isolamento a canale adiacente | ≥ 25dB | isolamento Non adiacente del canale | ≥ 29dB |
| Attenuazione di riflessione | ≥ 40dB | Direzionalità | ≥ 40dB |
| Perdita del dipendente di polarizzazione | ≤ 0.3dB | Dispersione di modo di polarizzazione | ≤ 0.1ps |
| Temperatura di funzionamento | -5°C~ +65°C | Temperatura di stoccaggio | -40°C~+85°C |
| Peso netto | 4.5kg (10lb) | Dimensioni (HxWxD) | 1,73 " x19 " x10.28» (44x481.8x261.2mm) |
