Dettagli:
Termini di pagamento e spedizione:
|

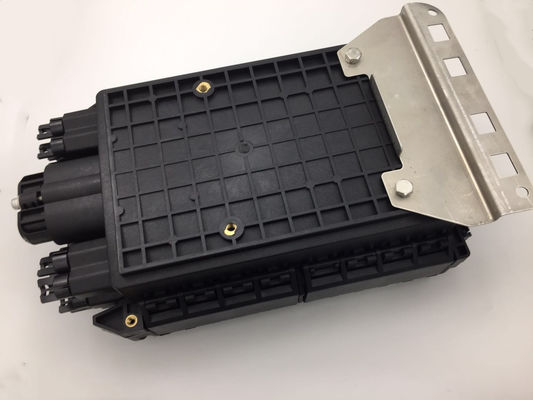

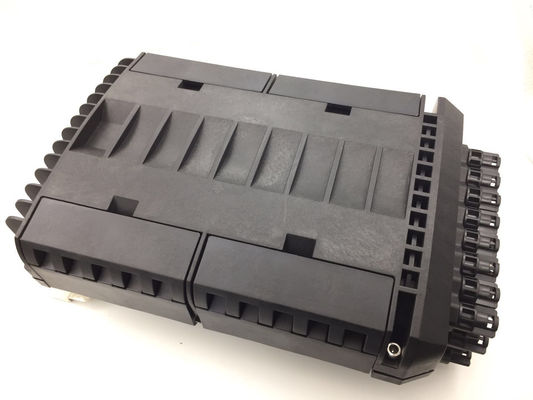

| Prodotto: | Scatola terminale a fibra ottica del centro all'aperto IP68 24 di FTTH | Capacità: | I 24 centri |
|---|---|---|---|
| Materiale: | ABS+PC | separatore del plc: | 1x8 (2 pezzi) o 1x16 (1 pezzi) |
| Connettore: | Adattatore di simplex dello Sc | Modo di sigillamento: | Anello di Rubbersealing del silicio |
| Modo dell'installazione: | Antenna, parete o palo-montaggio | Applicazione: | FTTH |
| Evidenziare: | Scatola terminale a fibra ottica IP68,scatola terminale a fibra ottica del ftth,scatola di termine del separatore dello SpA 1x8 |
||
La scatola terminale a fibra ottica del centro all'aperto IP68 24 di FTTH è destinata per sigillare senza viti. La dimensione compatta e vibrazione-sopra la copertura portare operazione facile come pure funzione completa. I vassoi della giuntura sono congiunti con una cerniera su un lato, che rende l'operazione in ogni vassoio più facile. È destinato per impedire danno dell'operazione.
Applicazione
Predisposizione per istallazione di FTTH ed installazione del campo
Montaggio della parete ed installazione del montaggio del palo
porti del cavo di 4-7mm adatti a cavo flessibile dell'interno di 2*3mm FTTH ed a figura all'aperto 8 auto-supporto di FTTH
Caratteristiche
Progettazione impermeabile con la norma di protezione IP-68.
Adatto a giuntura di fusione o a giuntura meccanica
2pcs del separatore 1*8 può essere installato come opzione
24 adattatori per cavo flessibile che rattoppa, integrati con la cassetta della giuntura della falda-su ed il supporto dell'adattatore.
Prova di urto: IK10, forza di tirata: progettazione irregolare completa 100N
Struttura di sigillatura meccanica ed entrata intermedia del cavo.
entrata del cavo 16ports per cavo flessibile.
Tutti i dadi di bullone di piastra metallica e d'arrugginimenti inossidabili,
Controllo del raggio di curvatura della fibra più di 40mm.
Specificazione:
| Dimensione (millimetri) | 380×245×130 | Capacità massima (singola fibra) | 16 |
| Peso (chilogrammi) | 4.5~5 | Tipo di sigillatura | Meccanico |
| Porti del cavo | 1 porto del cavo dell'input per cavo non tagliato dal diametro from10~17.5mm. 2 porti del cavo dell'uscita per il diametro del cavo da 8~17.5mm. 16 porti del cavo dell'uscita per il diametro del cavo meno di 4mm. | Singola capacità del vassoio della giuntura (singola fibra) | 16 |
| Quantità del vassoio della giuntura | 2pcs |

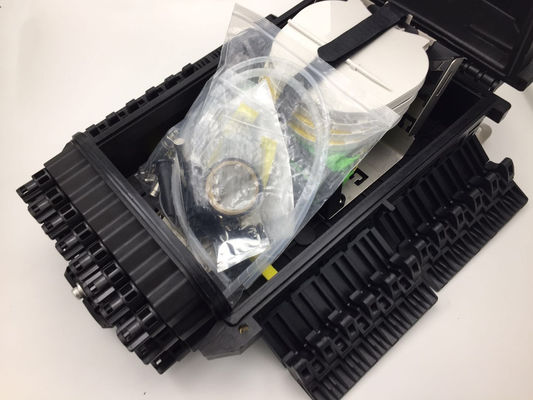

Elenco dei pezzi
| S/N | Descrizione | Quantità | Nota |
| 1 | Coperchio | 1 | 337 (L)×242 (W)×63 (H) millimetro. |
| 2 | Base | 1 | |
| 3 | Anello sigillante | 1 | Sigillamento della scatola |
| 4 | 8202 parti di sigillatura | 16 | Porti di sigillatura del cavo |
| 5 | Vassoio della giuntura | 4 | Per l'impionbatura e lo stoccaggio del cavo |
| 6 | Copertura del vassoio della giuntura | 1 | |
| 7 | Fasciatura del vassoio della giuntura | 1 | Riparazione dei parecchi vassoi della giuntura |
| 8 | Bullone del fermo | 2 | Coperchio e copertura di riparazione di chiusura |
| 9 | Fermaglio | 4 | Coperchio e copertura di riparazione di chiusura |
| 10 | Dadi stretti | 16 | Porti molli di sigillatura del cavo |
| 11 | Strumento stretto | 1 | Speciale per strettamente i dadi |
| 12 | Pannello della riparazione del cavo | 1 | Cavo non tagliato di riparazione |
| 13 | Pannello dell'installazione dell'adattatore | 4 | Un pannello dell'adattatore per 6 adattatori semplici dello Sc |
| 14 | Sostegno del vassoio della giuntura | 1 | Installi 4 vassoi della giuntura |
| 15 | Tappo della copertura superiore | 1 | Copertura superiore di limite |
| 16 | Dadi di plastica | 2 | Cavo di riparazione |
| S/N | Descrizione | Quantità | Nota |
| 17 | Corredo del montaggio della parete | 1 | Per il montaggio della parete |
| 18 | Bullone d'ancoraggio di espansione | 2 | Parti del corredo del montaggio della parete |
| 19 | Vite esagonale | 2 | Parti del corredo del montaggio della parete |
| 20 | Legame di nylon (3*120mm) | 12 | Cavo di riparazione |
| 21 | Manica di fusione (Φ1.0*60mm) | Secondo i centri della fibra. | Impionbatura del cavo |
| 22 | tubo della bobina di 0.2m | 1 | Protegga la fibra |
| 23 | Nastro dell'isolamento | 1 | Fissazione accessoria |
| 24 | tubo di 0.5m EVA | 1 | Protegga la fibra |
| 25 | Essiccatore | 1 | |
| 26 | Chiave esagonale interna M6 | 1 | Strumento per aprire la scatola |
| 27 | gommino di protezione 14# | 2 | Per il diametro del cavo. Da 12-17.5mm |
| 28 | gommino di protezione 41# | 2 | Per il diametro del cavo. Da 8-12mm |
| 29 | Spina di plastica | 4 | Sigilli il porto del cavo |
| 30 | Chiave del ferro | 1 | Strumento |
