Dettagli:
Termini di pagamento e spedizione:
|
| Prodotto: | Ricetrasmettitore duplex della fibra di 100GBASE QSFP28 LR4 1310nm 10km LC | Tasso di dati: | 100G100GBASE |
|---|---|---|---|
| Fattore forma: | QSFP28 | Tipo di Transimitter: | WDM DML DI LAN |
| DDM/DOM: | Di sostegno | Consumo di energia: | 3.5W |
| Lunghezza d'onda: | 1310nm | Distanza di trasmissione: | 10KM |
| Interfaccia: | Duplex di LC | Certificazione: | CE RoHS FCC |
| Marca: | può essere personalizzato | ||
| Evidenziare: | Ricetrasmettitore a fibra ottica del recipiente duplex di LC,Ricetrasmettitore della fibra di 100GBASE LC,ricetrasmettitore della fibra di 1310nm LC |
||

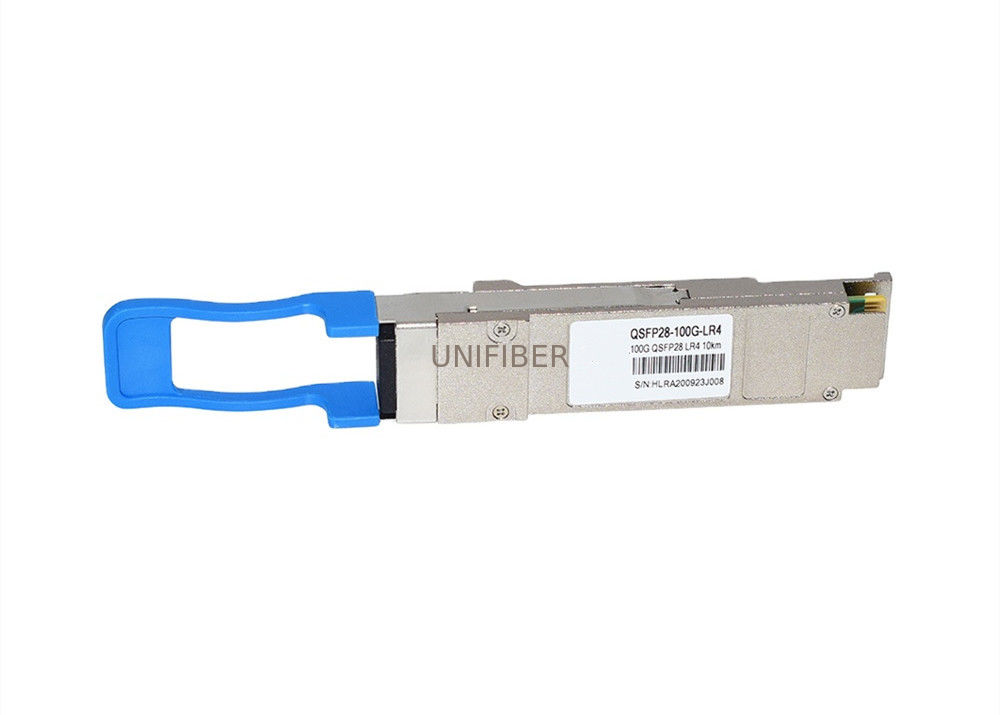

Ricetrasmettitore duplex della fibra di 100GBASE QSFP28 LR4 1310nm 10km LC
Il ricetrasmettitore ottico di 100G QSFP28 LR4 integra trasmette e riceve il percorso su un modulo. Sul trasmetta il lato, quattro vicoli dei flussi di dati di serie sono recuperati, retimed e sono passati sopra a quattro driver del laser, che controllano quattro laser modulati elettrico-assorbimento (EMLs) con 1296, 1300, 1305 e 1309 lunghezze d'onda del centro di nanometro. I segnali ottici poi sono multiplexati in una fibra monomodale tramite un connettore di LC dello standard industriale. Sul ricevi il lato, quattro vicoli dei flussi di dati ottici otticamente sono demultiplexati da un demoltiplicatore ottico integrato. Ogni vapore di dati è recuperato da un rivelatore fotoelettrico di PIN e da un amplificatore di transimpedance, retimed ed è passato sopra ad un driver dell'uscita. Questo modulo caratterizza un'interfaccia elettrica caldo-pluggable, un basso consumo energetico e un'interfaccia seriale a due fili.
Caratteristiche:
Fattore forma pluggable caldo di QSFP28 MSA
Compiacente a IEEE 802.3ba 100GBASE-LR4
Portata di fino a 10km per G.652 SMF
Singola alimentazione elettrica di +3.3V
Temperatura di caso di funzionamento: 0~70oC
Trasmettitore: WDM EML di lan raffreddato 4x25Gb/s
TOSA (1295,56, 1300,05, 1304,58, 1309.14nm)
Ricevitore: 4x25Gb/s PIN ROSA
4x28G interfaccia seriale elettrica (CEI-28G-VSR)
Consumo di energia massimo 4.0W
Recipiente duplex di LC
RoHS-6 compiacente
Applicazioni:
100GBASE-LR4
Infiniband QDR e RDT collega
collegamenti di Datacom 100G
Specificazione:
| Spec. | Tasso di dati | Lunghezza d'onda | Fibra | Distanza | Ottico | Potere di Tx | Sen di Rx. | Impiegati. |
| (bps) | (nanometro) | Tipo | Scompartimento. | (dBm) | (dBm) | (℃) | ||
| QSFP28 SR4 | 100G | 850 | 8x MMF | OM3 70 m. | VCSEL | -6~2.4 | -10.3~2.4 | 0~70 |
| OM4 100 m. | ||||||||
| QSFP28 IR4 PSM | 100G | 1310 | 8x SMF | 2 chilometri | DML/PIN | -8.4~2.4 | -11 | 0~70 |
| QSFP28 CWDM4 | 100G | CWDM | 2x SMF | 2 chilometri | DML/PIN | -6.5~2.5 | -10~2.5 | 0~70 |
| QSFP28 IR4 | 100G | LWDM | 2x SMF | 2 chilometri | DML/PIN | -6.5~2.5 | -10~2.5 | 0~70 |
| LR4 | 100G | LWDM | 2x SMF | 10 chilometri | DML/PIN | -4.3~4.5 | -10.6~4.5 | 0~70 |
| ELR4+ | 100G | LWDM | 2x SMF | 20 chilometri | DML/PIN | -2.5~4.5 | -14.5~4.5 | 0~70 |
| ER4* | 100G | LWDM | 2x SMF | 30~40 chilometri | EML/APD | -2.5~2.9 | -20.5~-3.5 | 0~70 |
