2x2 commutatore ottico LC UPC della fibra meccanica di esclusione 900um non che chiude

2x2 Bypass 900um Mechanical Fiber Optical Switch LC UPC Non Latching

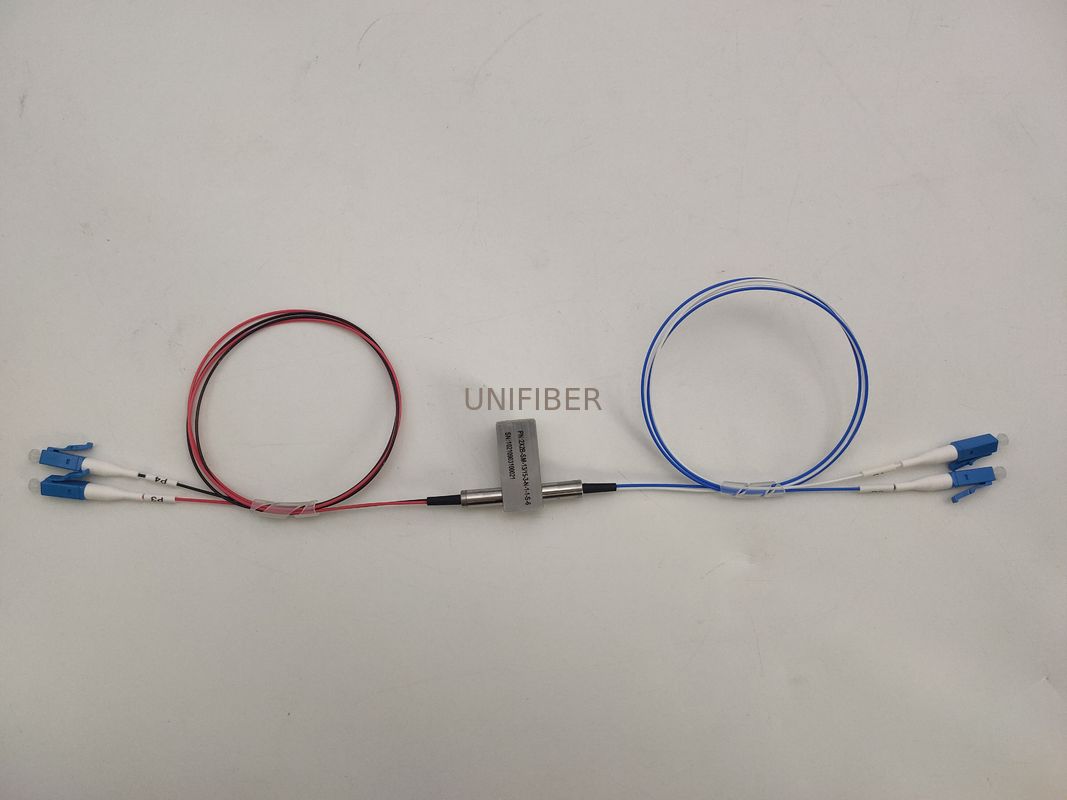

Grande immagine : 2x2 commutatore ottico LC UPC della fibra meccanica di esclusione 900um non che chiude

Dettagli:

Luogo di origine:	La Cina
Marca:	UNIFIBER-OEM
Certificazione:	ROHS
Numero di modello:	commutatore ottico della fibra meccanica 2x2B

Termini di pagamento e spedizione:

Quantità di ordine minimo:	10PCS
Prezzo:	Negotiable
Imballaggi particolari:	Cassa della bolla
Tempi di consegna:	3~5 business day
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	1000Pcs/day

Contatto

Descrizione di prodotto dettagliata

Prodotto:	commutatore ottico della fibra meccanica 2x2B	Modo della fibra:	singolo modo
Tensione:	3V/5V	Modello di controllo:	Non chiusura
Tipo della fibra:	900um allentano il tubo	Connettore:	LC/UPC
Evidenziare:	commutatore ottico della fibra meccanica 900um , Commutatore ottico della fibra meccanica di LC UPC , commutatore di Ethernet della fibra di esclusione 2x2

il commutatore ottico meccanico 2x2B è utilizzato per accendere, spegnere e commutare il segnale ottico. Il commutatore ottico meccanico 2x2B è basato sulla tecnologia integrata optoelettronica avanzata. Con lo sviluppo delle comunicazioni ottiche, il dispositivo del commutatore ottico è la chiave ad una nuova generazione di rete tutto ottica in prossimo avvenire.

il commutatore ottico meccanico 2x2B non è colpito dalla polarizzazione e dalla lunghezza d'onda. Sostiene tutta la lunghezza d'onda a 850nm e a 1260nm~1650nm e fornisce l'alta affidabilità, la perdita di inserzione bassa, la velocità velocemente di commutazione e la prestazione bidirezionale. Sono ampiamente usate per la multisala OADM, i connettori trasversali OXC, la prova del sistema e la protezione.

Caratteristiche	Applicazioni
Basso costo ineguagliato	Rete ottica
Perdita di inserzione bassa	Protezione/ripristino
Alto isolamento di Manica	Percorso ottico di Singnal
Alta stabilità, alta affidabilità	Ottici configurabili aggiungono/goccia
senza a resina epossidica sul percorso ottico	Protezione del ricevitore e del trasmettitore
Chiusura e Non chiudere	Sistema di prova della rete

Dimensioni meccaniche

Specifiche di prestazione

Parametro	2×2B-MM/SM
Lunghezza d'onda (nanometro)	850±40	1260~1650
Lunghezza d'onda di funzionamento	850	1310/1490/1550/1625/1650
Perdita di inserzione (dB)	Tipo: 0,8 massimo: 1,2	Tipo: 0,6 massimo: 0,8
Attenuazione di riflessione (dB)	MM≥30? SM≥50
Diafonia (dB)	MM≥45? SM≥55
Perdita dipendente di polarizzazione (dB)	≤0.05
Perdita dipendente di lunghezza d'onda (dB)	≤0.25
Perdita dipendente di temperatura (dB)	≤0.25
Ripetibilità (dB)	≤±0.02
Alimentazione elettrica (V)	3,0 o 5,0
Vita (tempo)	≥10^7
Tempo del commutatore (spettrografia di massa)	≤8
Potere della trasmissione (Mw)	≤500
Temperatura di funzionamento (℃)	-20~+70
Temperatura di stoccaggio (℃)	-40~+85
Peso (g)	16
Dimensione (millimetri)	(L) 27.0× (W) 12.0× (H) 8,2

1, specifiche può cambiare senza preavviso.

2, sopra la specificazione sono per il dispositivo senza connettore.

Perni

Tipo	Pin	Azionamento elettrico				Sensore di stato
2×2B	Percorso ottico	Pin1	Pin5	Pin2×2B	Percorso ottico	Pin1	Pin5	Pin2×2B	Percorso ottico
Chiusura	P1-P4, P2-P3	V+	Terra	Chiusura	P1-P4, P2-P3	V+	Terra	Chiusura	P1-P4, P2-P3
Chiusura	P1-P3	--	--		P1-P3	--	--		P1-P3
Non chiusura	P1-P4, P2-P3	V+	--	--	Terra	Apra	Fine	Fine	Apra
Non chiusura	P1-P3	--	--	--	--	Fine	Apra	Apra	Fine

Itinerario ottico

Stato uno	Stato due

Elettrico

Specifiche	Tensione	Corrente	Resistenza
chiudere 5V	4.5~5.5	36~44mA	125Ω
non chiudere 5V	4.5~5.5	26~32mA	175Ω
chiudere 3V	2.7~3.3	54~66mA	50Ω
non chiudere 3V	2.7~3.3	39~47mA	70Ω

2x2 commutatore ottico LC UPC della fibra meccanica di esclusione 900um non che chiude 3
