Dettagli:
Termini di pagamento e spedizione:
|

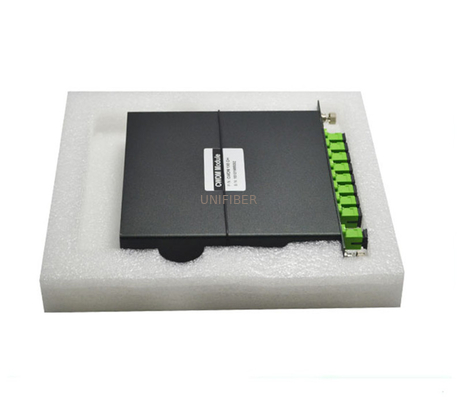

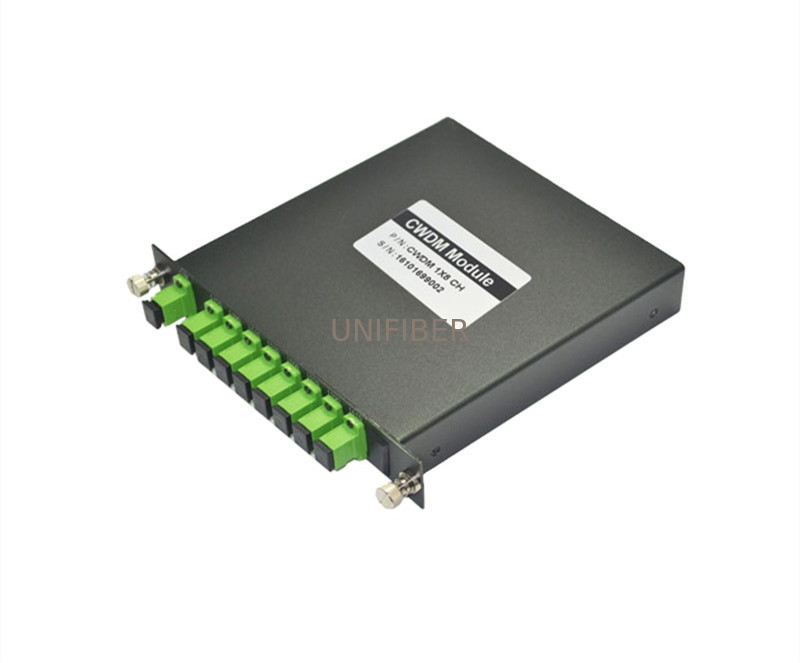

| Prodotto: | 8 modulo SC/APC dei canali CWDM Mux Demux LGX | Canali: | 8CH |
|---|---|---|---|
| Lunghezza d'onda: | 1470~1610nm | Tipo del pacchetto: | Contenitore di metallo LGX |
| Connettore: | SC/APC | Applicazione: | Sistema di CWDM |
| Evidenziare: | Modulo di LGX Mux Demux,Modulo di CWDM Mux Demux,Multiplexor di Demux di 8 canali |
||
Il modulo di CWDM Mux/Demux è basato sulla tecnologia del filtro dal film sottile. La tecnologia di CWDM fornisce la flessibilità aumentare la capacità dell'infrastruttura attuale della fibra permettendo ai canali multipli (lunghezze d'onda) sopra lo stesso cablaggio della fibra. Ogni canale porta indipendente i dati l'uno dall'altro, permettendo che i progettisti della rete trasportino i tassi ed i protocolli di dati differenti per i clienti differenti o le applicazioni.
CWDM può risolvere la scarsità di fibra e la trasmissione trasparente dell'affare e riduce il costo della costruzione della rete. Con basso consumo energetico a basso costo ed il piccolo compatto, è ampiamente usato nello strato dell'aggregazione e di accesso della metropolitana fare la trasmissione su un periodo ridotto.
I nostri prodotti di CWDM Mux/Demux forniscono fino a canale 16 il canale o persino 18 che multiplexa su una singola fibra. Il tipo standard del pacchetto di CWDM Mux/Demux include: Pacchetto del contenitore di ABS, pacchetto di LGX e 19" scaffale-supporto 1U.
1. Caratteristiche
Perdita di inserzione bassa
Alto isolamento
PDL basso
Progettazione compatta
Buona uniformità di Manica--Manica
Ampia lunghezza d'onda di funzionamento:
Dal 1260 nanometro a 1620nm
Ampia temperatura di funzionamento:
Da -40°C a 85°C
Alte affidabilità e stabilità
2. Applicazioni
Sistema di CWDM
Reti di PON
Collegamenti di CATV
3. Specifiche di prestazione
| Parametro | 4 Manica | 8 Manica | 18 Manica | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Lunghezza d'onda di Manica (nanometro) | 1270~1610 | ||||||
| Accuratezza concentrare di lunghezza d'onda (nanometro) | ±0.5 | ||||||
| Gioco di Manica (nanometro) | 20 | ||||||
| Passband di Manica (larghezza di banda di @-0.5dB (nanometro) | >13 | ||||||
| Perdita di inserzione (dB) | ≤1.6 | ≤2.5 | ≤3,0 | ||||
| Uniformità di Manica (dB) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| Ondulazione di Manica (dB) | 0,3 | ||||||
| Isolamento (dB) | Adiacente | N/A | >30 | N/A | >30 | N/A | >30 |
| Non adiacente | N/A | >40 | N/A | >40 | N/A | >40 | |
| Sensibilità di temperatura di perdita di inerzia (dB/°C) | <0> | ||||||
| Spostamento di temperatura di lunghezza d'onda (nm/°C) | <0> | ||||||
| Perdita dipendente di polarizzazione (dB) | <0> | ||||||
| Dispersione di modo di polarizzazione | <0> | ||||||
| Direzionalità (dB) | >50 | ||||||
| Attenuazione di riflessione (dB) | >45 | ||||||
| Trattamento massimo di potere (Mw) | 300 | ||||||
| Temperatura di Opterating (°C) | -5~+75 | ||||||
| Temperatura di stoccaggio (°C) | -40~85 | ||||||
| Dimensione del pacchetto (millimetri) | L100 x W80 x H10 o L140xW100xH15 | ||||||
