| Prodotto: | Fibra nuda monomodale di mantenimento del cavo a fibre ottiche 250um PM di polarizzazione di PMF | Lunghezza d'onda: | 980nm 1310nm 1490nm 1550nm |
|---|---|---|---|
| Tipo ricoprente: | Doppio-strato, UV-acrilato | Diametro: | 250um |

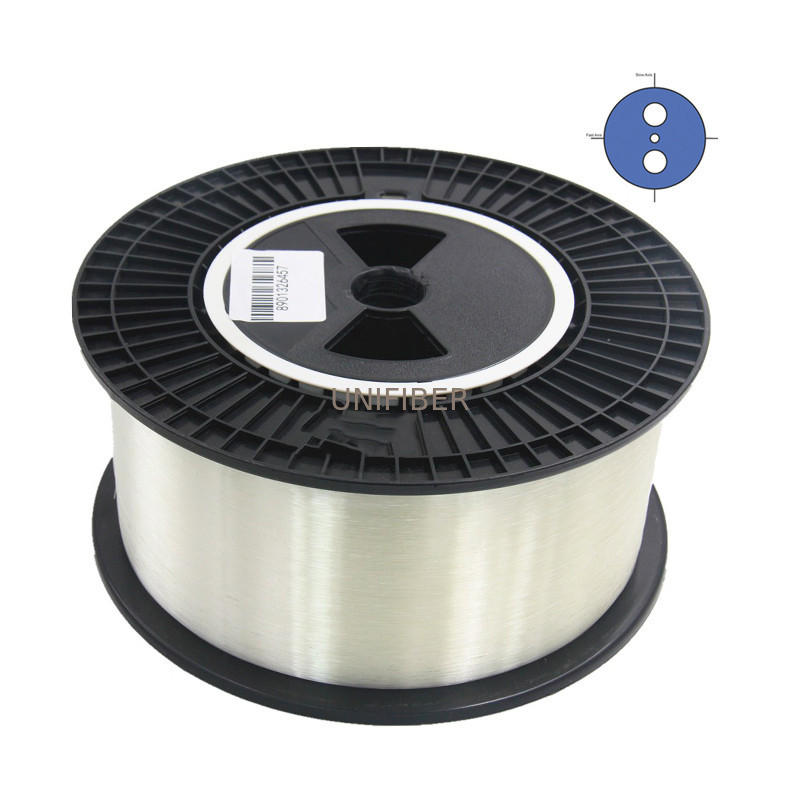

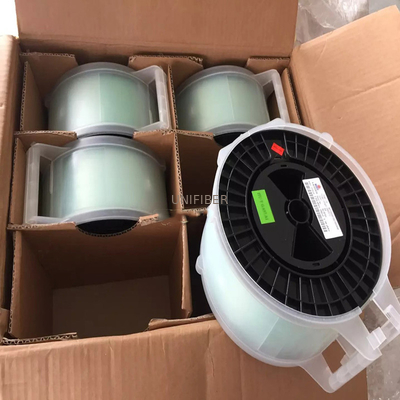

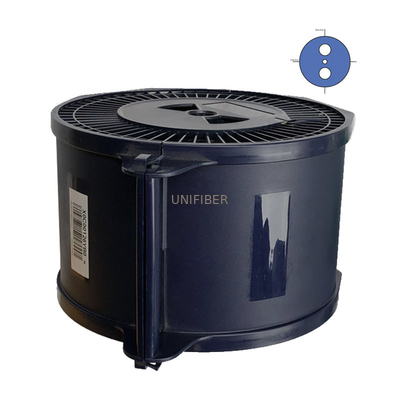

| Pacchetto: | 1KM/Reel | Allineamento: | Asse lento o asse veloce |
| Evidenziare: | Cavo a fibre ottiche di PMF,cavo a fibre ottiche 250um,Fibra di mantenimento di polarizzazione monomodale |
||
Cavo a fibre ottiche di mantenimento 250um monomodale di polarizzazione di PMF
La fibra di mantenimento di polarizzazione (PMF) è progettata specialmente per fibra - giroscopi ottici (annebbia) ed alle le applicazioni polarizzazione sensibili delle componenti. Questo genere della fibra delle mostre di attenuazione bassa estremamente - e di caratteristiche eccellenti di birifrangenza ed usi in varie applicazioni esigenti. PMF è fabbricato con il processo chimico di applicazione a spruzzo del plasma di alta precisione (PCVD). Questo processo produce i semilavorati con i profili precisi di indice di rifrazione, l'uniformità materiale e le tolleranze dimensionali, quindi, fa le fibre con la birifrangenza eccellente, l'attenuazione bassa e le tolleranze estremamente limitate. Con lo doppio-strato, il rivestimento UV-curato dell'acrilato, fibra di mantenimento di polarizzazione ha alta prestazione ambientale della stabilità sopra la gamma di temperature di ℃ -45 +85 a ℃ (- ℉ 49 a ℉ +185).
| Tipo della fibra | PM 980 125-12/250_C |
PM 1310 125-13/250_C |
PM 14xx 125-13/250_C |
PM 1550 125-13/250_C |
| Numero del pezzo. | PM1015-A+ | PM1016-C+ | PM1018-A+ | PM1017-C+ |
| Proprietà ottiche | ||||
| Lunghezza d'onda di funzionamento (nanometro) | 980 | 1310 | 1400 - 1490 | 1550 |
| Lunghezza d'onda del taglio-o (nanometro) | 800 - 970 | 1100 - 1290 | 1200 - 1380 | 1290 - 1520 |
| Diametro di campo di modo (μm) | 6.5±1.0 | 9.0±1.0 | 9.8±1.0 | 10.5±1.0 |
| Attenuazione (dB/km) | ≤ 2,5 | ≤ 0,5 | ≤ 0,5 | ≤ 0,5 |
| Batta la lunghezza (millimetri) | 3.0 - 5,0 | 3.0 - 6,0 | 4.0 - 7,5 | 4.5 - 8,0 |
| Conversazione trasversale tipica a 4m (dB) | ≤-30 | ≤-30 | ≤-30 | ≤-30 |
| Conversazione trasversale a 1000m (dB) | ≤-25 | ≤-25 | ≤-25 | ≤-25 |
| Proprietà geometriche | ||||
| Diametro del rivestimento (μm) | 124,5 ± 1,0 | 124,5 ± 1,0 | 124,5 ± 1,0 | 124,5 ± 1,0 |
| Diametro ricoprente (μm) | 245,0 ± 7,0 | 245,0 ± 7,0 | 245,0 ± 7,0 | 245,0 ± 7,0 |
| Non circolarità del rivestimento (%) | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| Errore di concentricità del centro (μm) | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 |
| Tipo ricoprente | Doppio-strato, UV-acrilato | Doppio-strato, UV-acrilato | Doppio-strato, UV-acrilato | Doppio-strato, UV-acrilato |
| Proprietà meccaniche | ||||
| Temperatura di funzionamento (℃) | -45 - +85 | -45 - +85 | -45 - +85 | -45 - +85 |
| Prova di prova (kpsi 100) | 100 | 100 | 100 |
100
|
