Dettagli:
Termini di pagamento e spedizione:
|

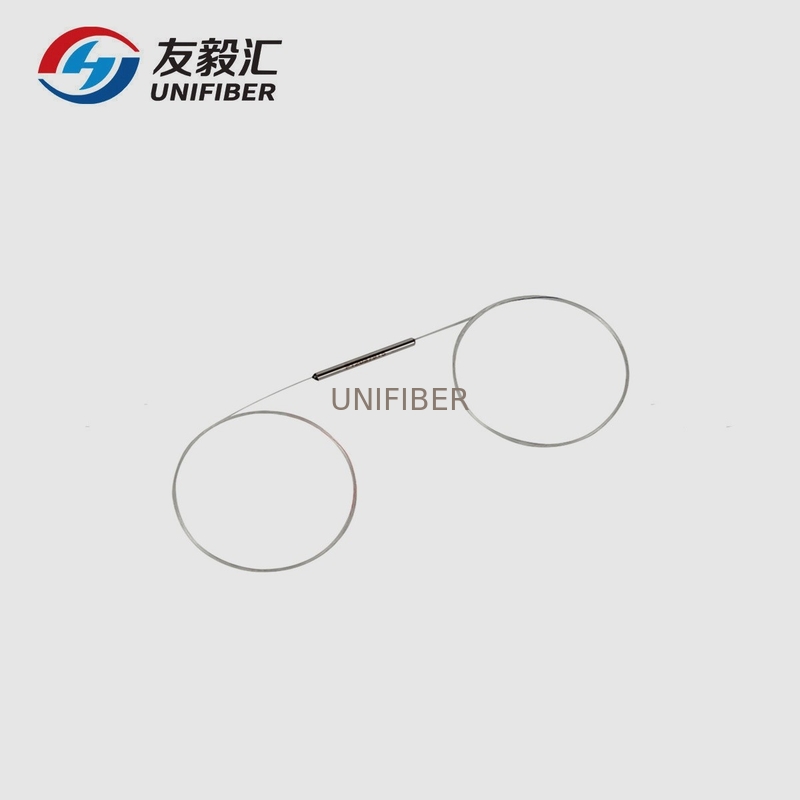

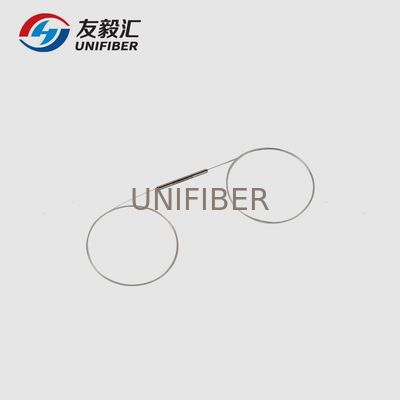

| Prodotto: | Accoppiatori in fibra PM 1x2 | Rapporto di accoppiamento: | 50/50% |
|---|---|---|---|
| Fibra: | Fibra PM Panda | Direttività: | >50db |
| ER: | >20dB | Dimensione: | 3 × 54 mm |
Prestazioni
| Parametro | Specificità | |
| Lunghezza d'onda del canale (nm) | 1310, 1550 | |
| Distanza tra i canali (nm) | ± 15 | |
| Perdita di inserimento (dB) | 50/50. | ≤ 3.8 |
| 30/70 | ≤ 6,1/2.3 | |
| 20/80 | ≤ 8,1/1.7 | |
| 10/90 | ≤ 11,5/1.2 | |
| 5/95 | ≤ 14,5/0.9 | |
| 3/97 | ≤ 17,1/0.6 | |
| 2/98 | ≤ 18,5/0.5 | |
| 1/99 | ≤ 22,0/0.45 | |
| ER (dB) | Per CR>10% Porto | > 20 |
| Per il 10%≥CR>1%Port | > 18 | |
| Per CR≤1% Porto | ||
| Directività (dB) | > 50 | |
| Perdita di rendimento (dB) | > 50 | |
| Potenza massima di gestione (Mw) | 500 | |
| Temperatura di funzionamento (°C) | -5~+75 | |
| Temperatura di conservazione (°C) | -40~+85 | |
| Tipo di fibra | Fibra PM Panda | |
| Dimensioni Φ×L(mm) | 3×54 o personalizzato | |
1) Le specifiche sono senza connettori. Per i dispositivi con connettori, IL dovrebbe essere superiore di 0,3 dB e ER dovrebbe essere inferiore di 2 dB.
2) Per il dispositivo che aggiunge i connettori, la chiave si allinea sull'asse lento se non vi sono requisiti particolari.
Informazioni sull'ordine
| X | X | X | X | X | X | XX | X |
| Modalità | Grado | Lunghezza d'onda | Port | Tipo di fibra | Pacco | Rapporto | Collegamento di ingresso/uscita |
| 1=accoppiatore di mantenimento della polarizzazione |
P A |
1=1550 2=1310 |
1=1x2 2=2x2
|
1=Fibra nuda 2=900um Tubo sciolto 3 = 2 mm Cavo 4 = 3 mm Cavo |
1 = 3x54 2 = 3x60 3=90x20x10 4=100x80x10
|
01=1/99 02=2/98 03=3/97 05=5/95 10=10/90 20=20/80 30=30/70 40=40/60 50=50/50 |
0=Nessuno 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Specificare |
