40CH AWG Athermal 100Ghz DWDM Mux Demux Flat top C21~C60 LC/UPC 1U Rackmount

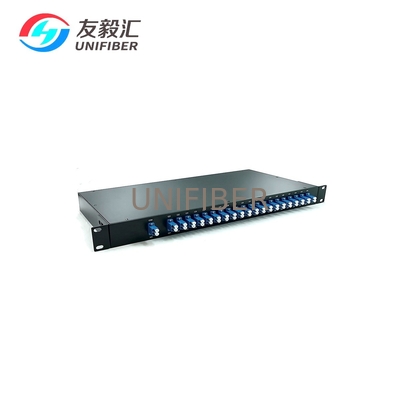

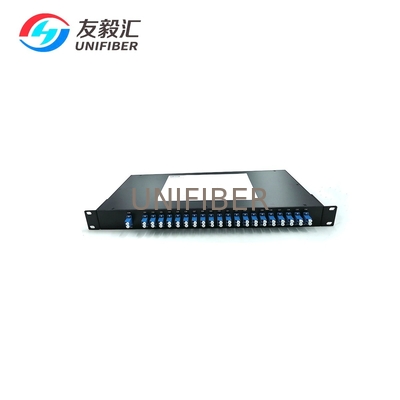

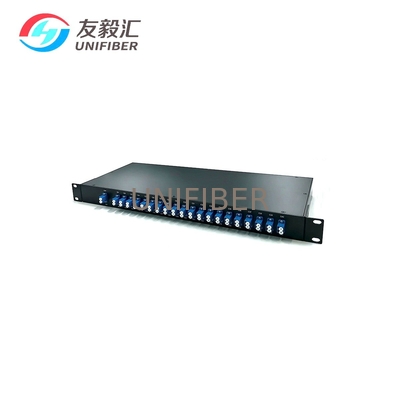

Grande immagine : 40CH AWG Athermal 100Ghz DWDM Mux Demux Flat top C21~C60 LC/UPC 1U Rackmount

Dettagli:

Luogo di origine:	Cina
Marca:	Unifiber or OEM
Certificazione:	ROHS
Numero di modello:	40CH AWG atermico 100Ghz DWDM Mux Demux

Termini di pagamento e spedizione:

Quantità di ordine minimo:	10
Prezzo:	Negoziabile
Imballaggi particolari:	Cassa della bolla
Tempi di consegna:	Da 5 a 8 giorni
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	100 pezzi al giorno

Contatto

Descrizione di prodotto dettagliata

Prodotto:	100Ghz AAWG DWDM Mux Demux	Numero di canali:	40 canali
Configurazione:	Mux+Demux	1° canale:	C21 C22 C23...C59 C60 C61
tipo di fibra:	0.9 mm	Collegamento:	LC UPC

Modulo Mux/Demux DWDM AWG 40/48CH 100G in 1U Rackmountè un dispositivo DWDM mux/demux ad alte prestazioni che opera con spaziamento tra canali a 100 GHz senza la necessità di una stabilizzazione della temperatura.I chip di silicio su silicio lavorati in piana comprendono guide d'onda di canale in serie per separare o combinare più lunghezze d'ondaGli AWG atermic consentono il multiplexing e il demultiplexing di segnali DWDM su un ampio intervallo di temperatura di funzionamento, senza la necessità di un'unità di riscaldamento e di elettronica di monitoraggio.Questi AWG offrono basse perdite di inserimento, eccellente isolamento dei canali, facilità di gestione della fibra e affidabilità a lungo termine in un pacchetto compatto.

Caratteristiche

Funzionalità MUX/DEMUX
Confezione compatta
Numero multicanale
Telcordia GR-1209/1221 conforme
Progettazione aterale, non è necessaria energia elettrica
Basse perdite di inserimento, basso PDL, elevato isolamento del canale

Applicazione

Trasmissione DWDM
Reti metropolitane
Reti a lungo raggio
Reti PON
I blocchi di costruzione per ROADM
Blocchi di costruzione per VMUX

Specificità

Parametro	Specificità			Unità	Altre note
Parametro	Min.	Tipo	Max.	Unità	Altre note
Distanza tra i canali	100			GHz
Numeri del canale	40/48			Canali
Frequenze del canale	Griglia ITU			THz
Intervallo di frequenza del canale disponibile	191.70		196.40	THz
Banda di passaggio del canale	- Dodici.5		+12.5	GHz
Banda di passaggio del canale	- Zero.10		+0.10	nm
Accuratezza della lunghezza d'onda centrale	- Zero.05		+0.05	nm
Perdita di inserimento			5.5	dB	@ lunghezza d'onda centrale
Perdita di inserimento			6.0	dB	Larghezza di banda completa
Passband Ripple		1.0	1.5	nm	Larghezza di banda completa
Larghezza di banda @1.0dB	0.32			nm
Larghezza di banda @3.0dB	0.58			nm
Larghezza di banda @20dB			1.20	nm
Uniformità delle perdite di inserimento presso l'UIT			1.50	dB
Perdite dipendenti dalla polarizzazione			0.5	dB
Isolamento dei canali adiacenti	27	30		dB
Isolamento dei canali non adiacenti	30	35		dB
Total Cross Talk	24	24		dB
Direttiva	45			dB
Perdite di ritorno con i connettori	40	45		dB
Dispersione cromatica	- Venti		+20	ps/nm
PMD			0.5	ps
Gestione della potenza ottica del porto comune			24	dBm

Canale	UIT	Frequenza	Lunghezza d'onda	Canale	UIT	Frequenza	Lunghezza d'onda
- No, no, no, no.	Canale	THz	nm	- No, no, no, no.	Canale	THz	nm
1	60	196	1529.553	25	36	193.6	1547.715
2	59	195.9	1530.334	26	35	193.5	1548.515
3	58	195.8	1531.116	27	34	193.4	1549.315
4	57	195.7	1531.898	28	33	193.3	1550.116
5	56	195.6	1532.681	29	32	193.2	1550.918
6	55	195.5	1533.465	30	31	193.1	1551.721
7	54	195.4	1534.25	31	30	193	1552.524
8	53	195.3	1535.036	32	29	192.9	1553.329
9	52	195.2	1535.822	33	28	192.8	1554.134
10	51	195.1	1536.609	34	27	192.7	1554.94
11	50	195	1537.397	35	26	192.6	1555.747
12	49	194.9	1538.186	36	25	192.5	1556.555
13	48	194.8	1538.976	37	24	192.4	1557.363
14	47	194.7	1539.766	38	23	192.3	1558.173
15	46	194.6	1540.557	39	22	192.2	1558.983
16	45	194.5	1541.349	40	21	192.1	1559.794
17	44	194.4	1542.142	41	20	192	1560.606
18	43	194.3	1542.936	42	19	191.9	1561.419
19	42	194.2	1543.73	43	18	191.8	1562.233
20	41	194.1	1544.526	44	17	191.7	1563.047
21	40	194	1545.322	45	16	191.6
22	39	193.9	1545.322	46	15	191.5
23	38	193.8	1546.119	47	14	191.4
24	37	193.7	1546.917	48	13	191.3

AWGM	- Sì.	×	×	×	- Sì.	- Sì, sì.	×	×
	Pacco	Modulo	Spazio dei canali	Profil di banda di passaggio	Canale	Inizia.	Com	Passaggio
	Pacco	Tipo	Spazio dei canali	Profil di banda di passaggio	Numero	Canale	Com	Passaggio
A=Atermale	1U=1U	M=Mux	1 = 100 GHz	F=piatta	32 = 32	C17=C17	0=Nessuno	0=Nessuno
A=Array	2U = 2U	D=Demux	2=50 GHz	G=Gauss	40 = 40	C21=C21	1=FC/UPC	1=FC/UPC
W = lunghezza d'onda	ST = Casella	1=Mux e Demux			48 = 48		2=FC/APC	2=FC/APC
G=Gratura							3=SC/UPC	3=SC/UPC
M=Module							4=SC/APC	4=SC/APC
							5=LC/UPC	5=LC/UPC
							6=LC/APC	6=LC/APC
