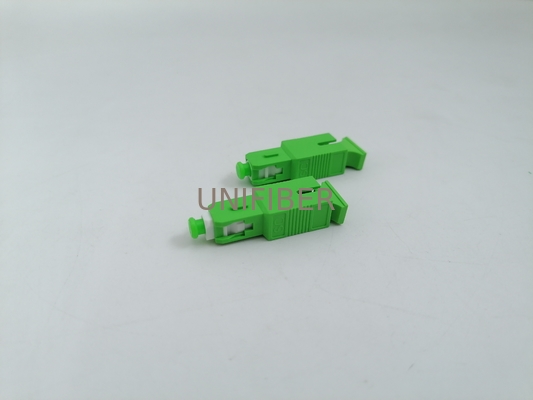

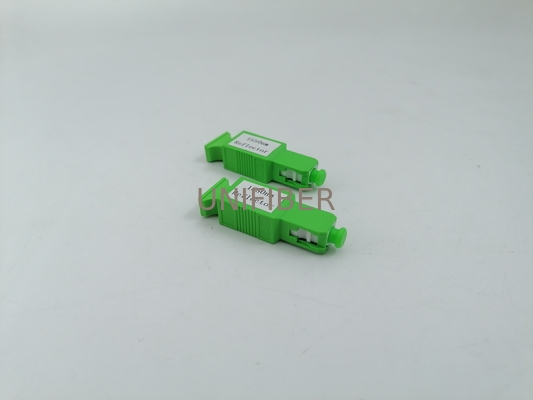

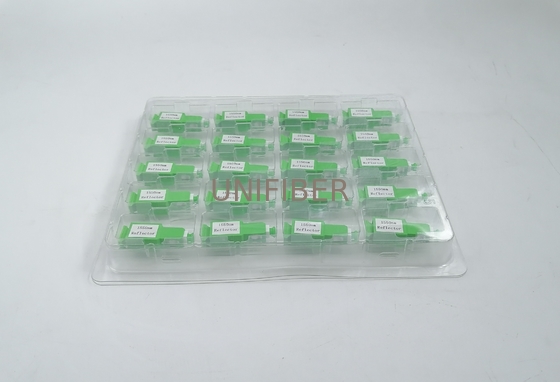

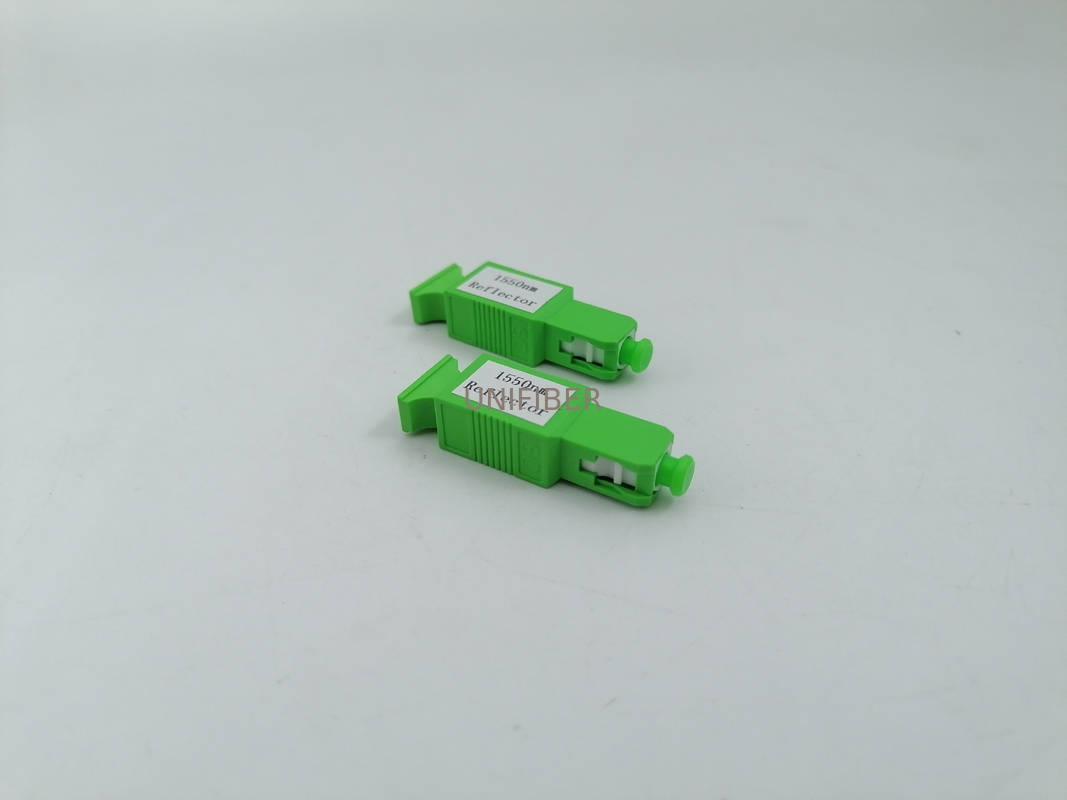

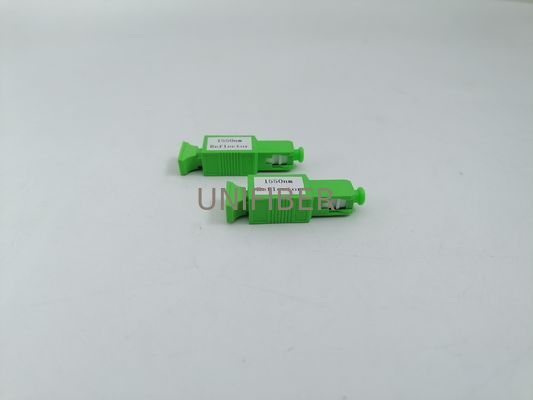

| Product: | 1650nm OTDR FBG Fiber Optic Reflector | Operation Wavelength: | 1650nm |
|---|---|---|---|
| Material: | Plastic / Metal | Connector: | SC/APC male/female |
| Insertion loss(1260nm-1360nm): | 1.2 dB | Return loss(1260nm-1360nm): | 35 dB |
il riflettore OTDR è posizionato su tutti i lati dell'unità di rete ottica (ONU) di una rete ottica passiva (PON), che rifletterà il segnale di prova proveniente dall'OTDR sul lato del terminale della linea ottica (OLT),mentre il segnale di traffico del sistema PON passerà attraverso il riflettore con pochissime perditeIl riflettore OTDR è utilizzato per aumentare la sensibilità dell'OTDR per verificare la continuità ottica di un abbonato e risolvere i problemi.
Caratteristiche
Basse perdite di inserimento e riflettività alla lunghezza d'onda del traffico
Alta riflettività alla lunghezza d'onda di prova
Facile da installare
Affidabilità eccezionale e stabilità ambientale
Compatibile con GPON, EPON, GEPON
Applicazione
Rete FTTX
Risoluzione dei problemi FTTX
Specificità
| Parametro | Specificità | ||
| Lunghezza d'onda | Band pass | 1260~1360&1460~1600&1600~1625 | |
| Banda di riflessione | 1644.5~1655.5 | ||
| Perdita di inserimento (dB) | Banda di passaggio @1260-1360 | ≤ 1.4 | |
| Banda di passaggio @1460-1600 | ≤ 1.4 | ||
| Bande di passaggio @1600-1625 | ≤ 3.4 | ||
| Reflect Band @1644.5~1655.5 | ≥ 21 | ||
| Perdita di rendimento (dB) | Reflect Band @ 1260-1360 | ≥ 35 | |
| Reflect Band @ 1460-1600 | ≥ 30 | ||
| Banda riflettente @1600~1625 | ≥ 20 | ||
| Reflect Band @1644.5~1655.5 | ≤ 1.0 | ||
| Perdite dipendenti dalla polarizzazione (dB) | ≤ 0.3 | ||
| TDL (dB) | ≤ 0.5 | ||
| Ripple (dB) | ≤ 0.5 | ||
| Potenza ottica massima di trasmissione (dBm) | 27 | ||
| Tempo di inserimento (Times) | 500 | ||
| Connettori di ingresso/uscita | *SC/APC | ||
*Nota: SC/UPC, LC/UPC e LC/APC sono tutti disponibili su richiesta.
