Dispositivo ibrido WDM/Isolatore/Tap coupler PM 980/1550nm

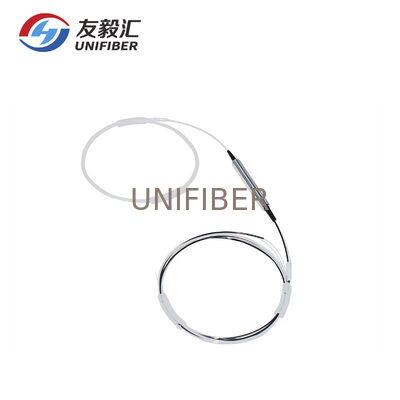

Grande immagine : Dispositivo ibrido WDM/Isolatore/Tap coupler PM 980/1550nm

Dettagli:

Luogo di origine:	Cina
Marca:	Unifiber or OEM
Certificazione:	ROHS
Numero di modello:	Combinazione ibrida WDM/isolatore/accoppiatore

Termini di pagamento e spedizione:

Quantità di ordine minimo:	5
Prezzo:	Negoziabile
Imballaggi particolari:	Cartone
Tempi di consegna:	5 ~ 8 giorni
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	1000pcs/giorno

Contatto

Descrizione di prodotto dettagliata

Prodotto:	Combinazione ibrida WDM/isolatore/accoppiatore	Lunghezza d'onda:	T1550/R980
Tocca Rapporto:	1% 2% 5% o specificare	Tipo di isolatore:	Doppio stadio da 1550 nm
Tipo di pompa:	Pompa avanti	Tipo di fibra:	PM 1550 nm
Connettore:	FC/APC o Specifica
Evidenziare:	Dispositivo ibrido WDM PM 980/1550nm , Isolatore ottico in fibra con tap coupler , Isolatore WDM a mantenimento di polarizzazione

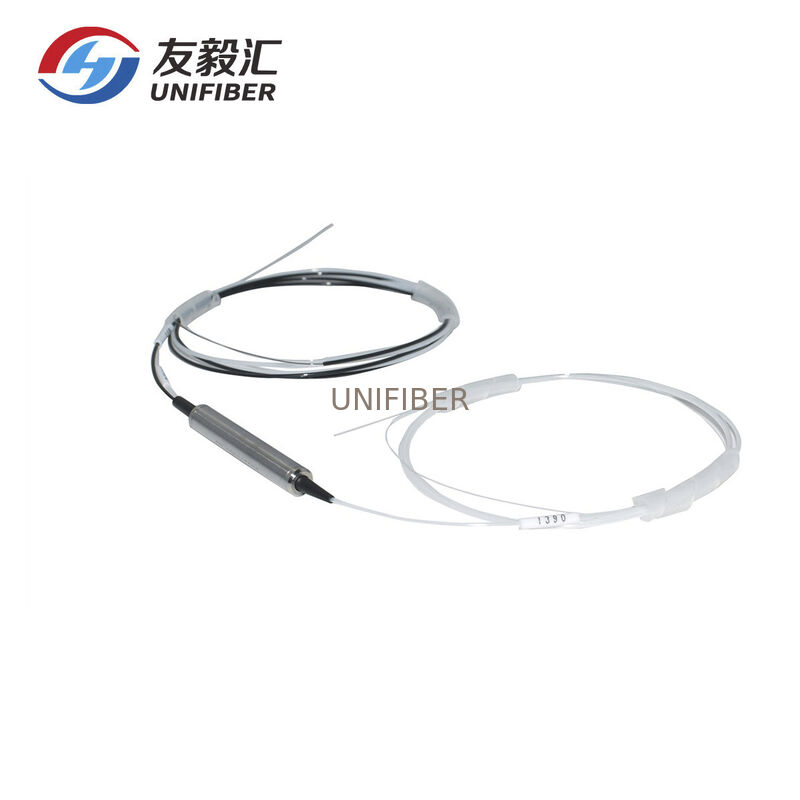

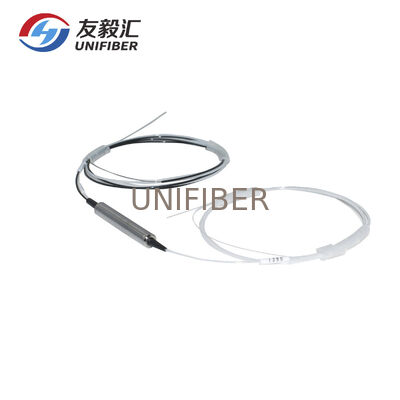

Dispositivo ibrido WDM/Isolatore/Tap Coupler PM a 980/1550nm

Il dispositivo PM Tap+Isolator+WDM è un componente ibrido compatto costruito con fibra PM Panda o altre fibre personalizzate. Integra la funzionalità WDM con capacità di isolamento ottico e accoppiamento tap. Sono disponibili sia configurazioni di pompaggio diretto che inverso. Questi dispositivi presentano bassa perdita di inserzione, elevato rapporto di estinzione, elevata perdita di ritorno ed elevate prestazioni di isolamento. Sono ampiamente utilizzati nei sistemi EDFA, nelle applicazioni di taglio ottico, nei laser a pompa e negli ambienti di ricerca.

Caratteristiche principali

Bassa perdita di inserzione
Elevata perdita di ritorno
Elevato rapporto di estinzione
Elevato isolamento

Applicazioni

Amplificatore a fibra ottica drogata con erbio
Laser a pompa
Taglio ottico
Sviluppo del prodotto

Specifiche tecniche

Parametro	Specifica	Unità
Grado	Singolo \| Doppio \| Singolo \| Doppio \| Singolo \| Doppio	1
Lunghezza d'onda del segnale	1064 \| 1550 \| 2000	nm
Intervallo di lunghezze d'onda del segnale	±5 \| ±30 \| ±15	nm
Perdita aggiuntiva massima @23℃ (Ingresso a Uscita)	2.5 \| 3.5 \| 1.3 \| 1.4 \| 1.5 \| 1.7	dB
Isolamento minimo del segnale @23℃ (Uscita a Ingresso) Canale del segnale	28 \| 45 \| 28 \| 45 \| 18 \| 28	dB
Isolamento del canale Canale di pompa	30 \| 12	dB
Rapporto di divisione Tap	1±0.2, 2±0.4, 5±1, 10±2	%
Intervallo di lunghezze d'onda della pompa	980±10 \| 1550±20	nm
Perdita di inserzione massima (Canale di pompa)	980±10 0.7 \| 0.7 \| 0.7	dB
Rapporto di estinzione minimo @23℃ (Canale in fibra ottica PM)	20 \| 20 \| 18	dB
Perdita di ritorno minima	50	dB
Potenza ottica massima (CW)	300	mW
Carico di trazione massimo	5	N
Temperatura di esercizio	-5~+50	℃
Temperatura di stoccaggio	-40~+85	℃
