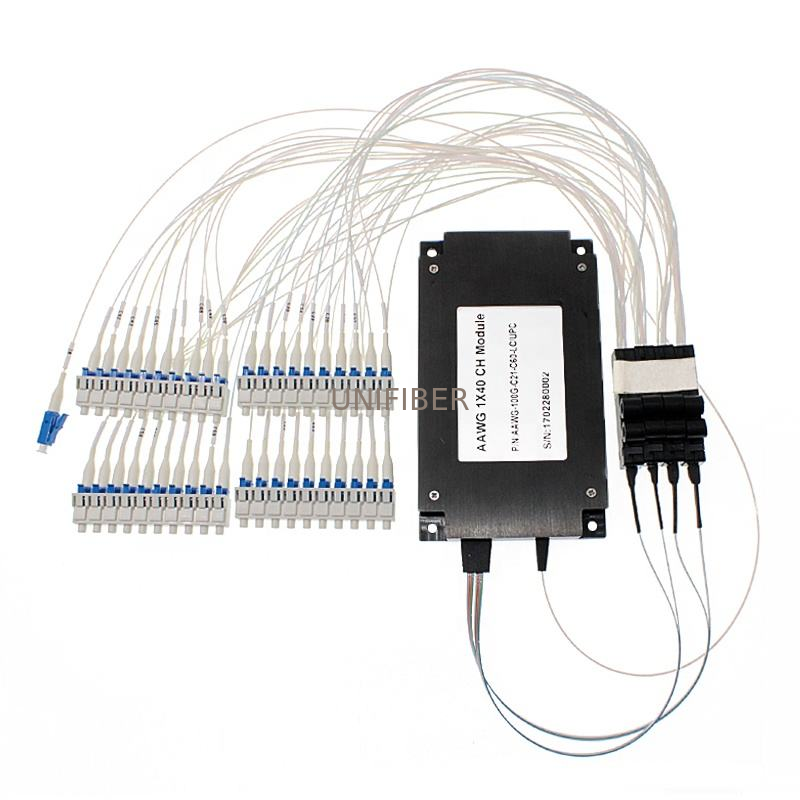

Modulo AAWG PM 40CH Gaussiano C21~C60 FC/APC Asse Lento operativo

Grande immagine : Modulo AAWG PM 40CH Gaussiano C21~C60 FC/APC Asse Lento operativo

Dettagli:

Luogo di origine:	Cina
Marca:	Unifiber or OEM
Certificazione:	ROHS
Numero di modello:	PM AAWG Modulo AWG atermico

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	Negoziabile

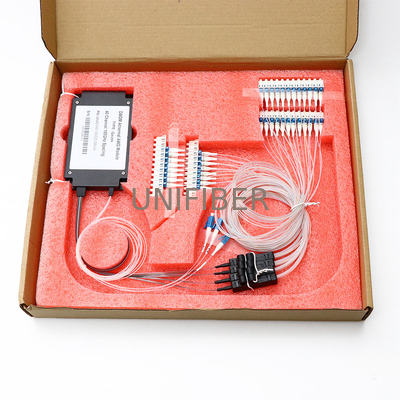

Imballaggi particolari:	Scatola di cartone
Tempi di consegna:	3~5 giorni
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	500 pezzi/giorno

Contatto

Descrizione di prodotto dettagliata

Prodotto:	Modulo AWG da 40 canali PM	Numero di canali::	40CH
Lunghezza d'onda:	C21~C60	Spaziatura dei canali:	100G
Forma del filtro:	Flat Top o gaussiano	Collegamento di ingresso/uscita:	LC/UPC
Lunghezza della fibra:	0,5 m, 1 m, 1,5 m 2 m	Pacchetto:	Modulo o montaggio su rack
Evidenziare:	Modulo AAWG PM Gaussiano 40CH C21-C60 , Multiplexer a Divisione di Lunghezza d'onda FC/APC , Modulo AAWG PM Asse Lento operativo

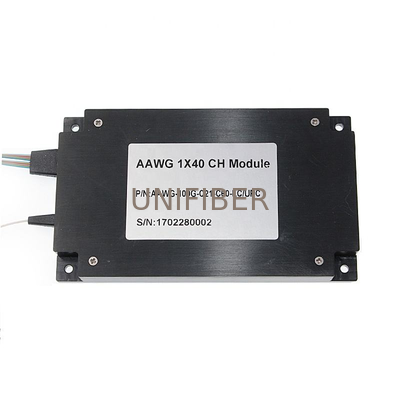

40CH PM AAWG Modulo Gaussiano C21~C60 FC/APC Asse lenta di lavoro

Polarization Maintaining fiber PM AAWG Module is a planar lightwave circuit (PLC) device that multiplexes or demultiplexes dozens of wavelengths in the C-band (1525-1565nm) with ultra-fine spacing down to 50GHz (0Costruito sulla tecnologia della guida d'onda in silicio e integrato con pigtails in fibra PM, fornisce un filtro a piatta superficie o gaussiano per sistemi di telecomunicazione, datacom e test coerenti.

Caratteristiche chiave

Fino a 96 canali @ 50GHz/100GHz/150GHz
Basse perdite di inserimento del porto, elevato isolamento
Opzioni di montaggio su scaffale o alloggiamento 1U compatto
Compatibilità della rete ITU a banda C
Affidabilità ambientale

Applicazioni

Trasporti ottici coerenti 100G/400G/800G sistemi DWDM
Interconnessione del Data Center (DCI)
Reti di comunicazione ottica densa
Amplificatore ottico e sistemi EDFA
Prova ottica e misurazione
Piattaforme ottiche sensibili alla polarizzazione

Specifiche tecniche

Parametro	Unità	Valore
Lunghezza d'onda operativa	nm	1525~1565
Lunghezza d'onda centrale	nm	Rete ITU ((C13 ~ C64) o personalizzato
Porto di canale	nm	3240, 32.40,44,4860, 80,88,96
Distanza tra i canali	nm	150GHz (1,2nm)
Banda di passaggio del canale	Min.	nm	±0.11 ±0.11 ±0.005
Tecnologia	-	Piatto-alto. Piatto-alto. Gaussiano. Piatto-alto.
Banda di passaggio @ 1dB	Min.	nm	0.92 0.38 0.2 0.02
banda di passaggio @ 3dB	Min.	nm	1.2 0.58 0.4 0.026
Perdita di inserimento della porta	Max.	dB	5.5 5.2 3.8 6.0
Isolamento adiacente	Min.	dB	≥11... ≥25... ≥27...
Isolamento Non adiacente	Min.	dB	≥23... ≥29... ≥30... ≥29
Uniformità	Max.	dB	1.5
Ripple	Max.	dB	0.5 0.5 1.5 0.5
Rapporto di estinzione	Min.	dB	18 15 18 16
Risultato di perdita	Min.	dB	40
Direttiva	Min.	dB	50
Manovra dell' energia	Max.	mW	300
Tipo di fibra	-	PM 1550 Fibra
Rivestimento in fibre	- Sì.	Tubo libero di 250 μm / 900 μm
Fibra a ventilatore lunghezza	L1	mm	500
Distribuzione alla lunghezza del connettore	L2	mm	500
Collegamento	-	LC/UPC o personalizzato
Dimensioni (HxWxD)	mm	120x70x11,482x250x44, 482x230x44
Temperatura di funzionamento	°C	-5~65
Temperatura di conservazione	°C	-40~85
